案例分析

引言：新能源行业大尺寸玻纤‑矿物复合填充尼龙平板，除常规的充填困气、熔接痕问题外，还面临非均匀收缩带来的翘曲耦合难题。玻纤取向、壁厚梯度、模具冷却条件、时序进胶策略互相交织，仅仅依靠调机很难同时兼顾成型周期、平面度以及安装孔位置精度。很多项目在模具完成后才暴露出翘曲超差、生产节拍达不到设计目标，导致模具反复烧焊、改水路，带来高额成本损失。

本文基于 SIGMASOFT^® Virtual Molding，结合 DOE 实验设计，对一款长912 mm的PA66 平板件开展仿真分析，输出面向模具设计与现场生产的建议。

项目概况：本次仿真零件外形尺寸 912×365×42 mm，材料为杜邦 ZYTEL_FE270038_BK267，PA66 基材，玻纤 + 矿物合计 40% 填充。高填充体系下，材料各向异性明显：顺着玻纤方向收缩小，垂直玻纤方向收缩大，是该件翘曲的材料本源。 模具单腔布局，配置 5 点时序控制阀针热流道，通过浇口分时开启来调控料流前沿，减小汇交的影响。零件主体壁厚 3.2‑4.0 mm，局部特征最大壁厚达到 11 mm，厚薄壁之间形成较大的冷却梯度。

本次仿真两大核心目标：一是识别厚壁瓶颈，确定零件肉厚区域的最短安全冷却周期；二是评估产品在模内受模具制约时的变形，以及产品在模外自由收缩变形这两个阶段，量化评估平面度、圆孔真圆度、整体翘曲。

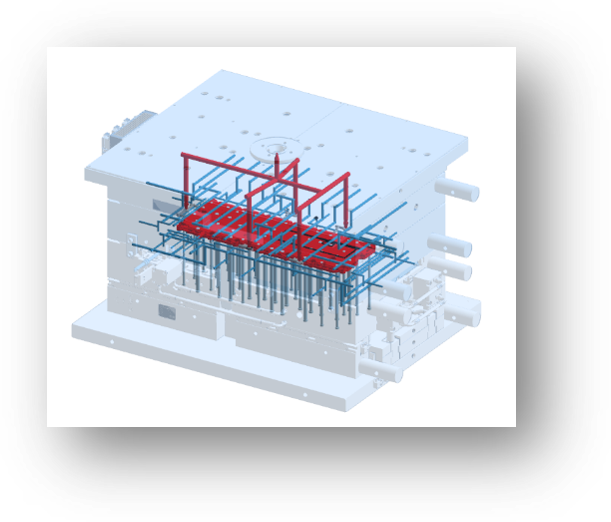

产品本体、整套热流道全部采用全3D网格。浇口、厚壁凸台、安装孔等关键特征做网格加密；大平面区域启用网格粗化，在保证计算精度前提下减少网格数量，提升仿真运算效率。

DOE 实验设计筛选冷却工艺窗口

选取料温、模温、冷却时间 3 个关键因子，共生成 180 组 DOE 仿真方案：

‑ 料温：280℃～300℃

‑ 模温：70℃～120℃

‑ 冷却周期：30s～300s

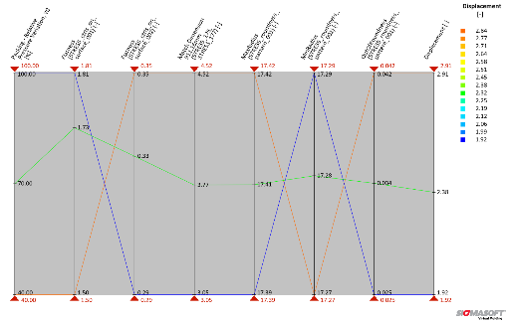

如图 5 为多工艺变量平行坐标图。

从凝固仿真结果可以看出，零件大部分薄壁区域 60s 即可完成凝固，但局部 11 mm 厚特征会形成 “热节”，即便外表已经硬化，芯部仍然存在熔融层。如果在芯部未完全固化时脱模，内部残余应力会在出模后快速释放，引发不可控的后期翘曲。仿真表明，该零件需要 180s 才能完全凝固，满足安全脱模条件。料温与模温都会影响热节位置的凝固时间。

综合全部方案，量产基准工艺推荐：料温 280℃，模温 80℃，冷却周期 180s。如果针对热节区域强化冷却，采用随形水路、高导热镶件，切断蓄热，成型周期理论可以压缩至 60s。该优化不能简单降低整体模温，否则薄壁位置会出现过早冻结，带来充填、熔接痕新风险。

保压对翘曲的影响与全周期变形分析

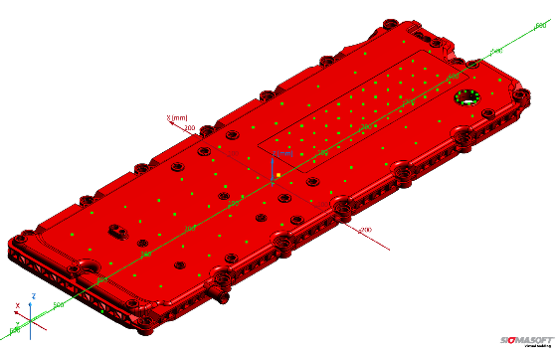

温度工艺沿用推荐值，将保压比例设为 DOE 变量（40% / 70% /100%）；评估指标包含整体位移、大面平面度、长边尺寸、圆孔真圆度。 如图 8 为变形评估感测点位示意图。

多组仿真对比，100% 满保压综合表现最优。对于 40% 高填充 PA66，体积收缩依然显著；保压的核心作用不仅仅是控制尺寸，更在于在凝固过程持续向厚壁热节补缩，降低内部孔隙与体积收缩梯度，进而减少残余应力。保压不足时，厚壁位置体积收缩得不到补偿，残余应力水平高，脱模后应力释放会放大平面扭曲与圆孔椭圆化。

SIGMASOFT^® 全周期变形仿真，可以把翘曲拆分为：

1. 模内约束阶段：受模具约束产品冷却3min时，最大变形仅 0.709 mm；

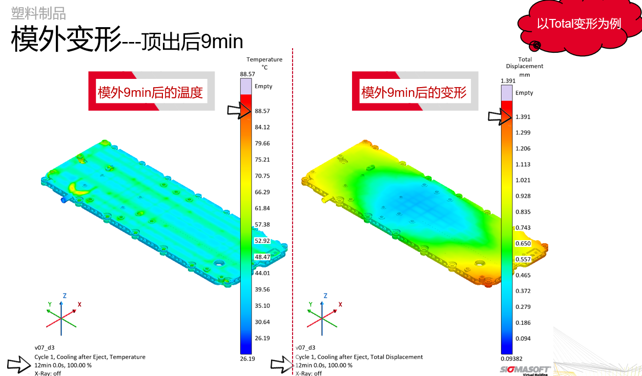

2. 模外后收缩阶段：零件在室温环境持续降温，玻纤取向带来的各向异性收缩持续发生，翘曲随温度下降不断累积。

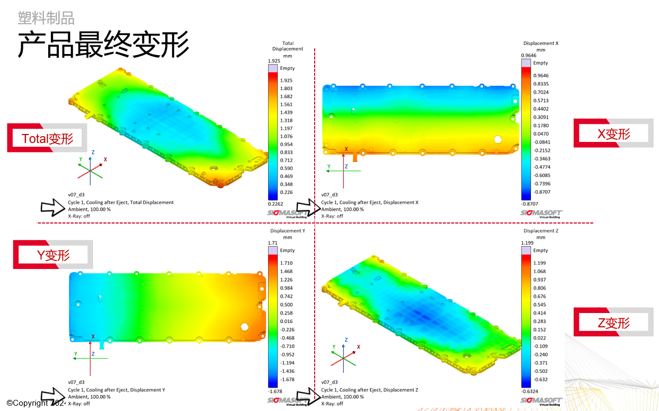

本案例中，产品冷却至室温后，最大变形达到 1.925 mm，产品表现为板面中部凹陷、两端翘曲，圆孔偏移失圆。本质是两种效应叠加：一是厚薄壁带来的温度‑收缩梯度；二是时序进胶下不同区域纤维取向差异，引发各向异性收缩。
